[オラクルクラウド]仮想ネットワークの作成手順(Oracle Cloud 仮想クラウドネットワークの作成方法)

Oracle Cloudを開設したらまず最初に必要なのは「ネットワークの作成」です
インターネットに接続する/しない・社内VPN接続する/しない に関わらず、 VMインスタンスまたはデータベース(Autonomous Database)作成してもアクセスするためにはまずネットワークが必要です

ここではそのOracle Cloud仮想クラウドネットワークの作成について記載します

 仮想クラウドネットワークの作成手順

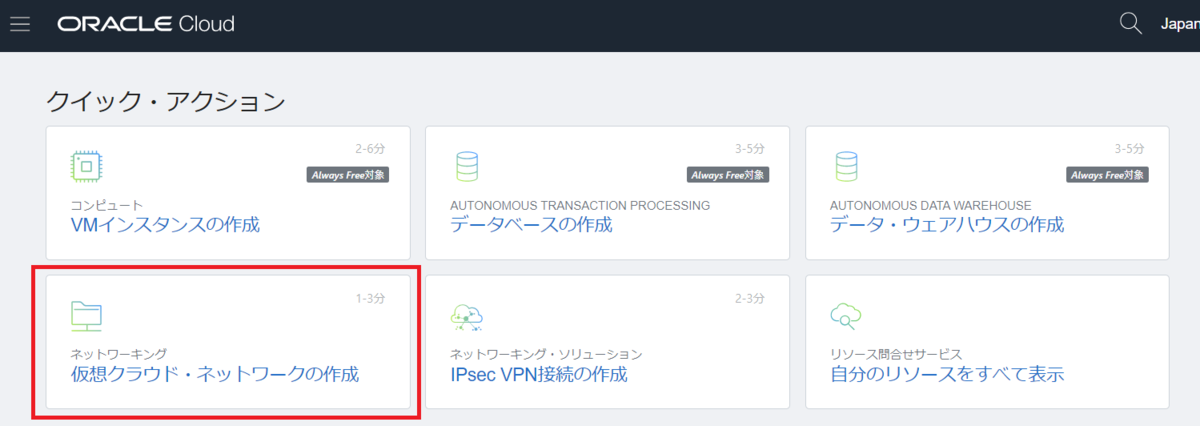

Oracle Cloudサインインページにもちゃんと表示されている「仮想クラウド・ネットワークの作成」です

f:id:bfx62324:20191010224154p:plain

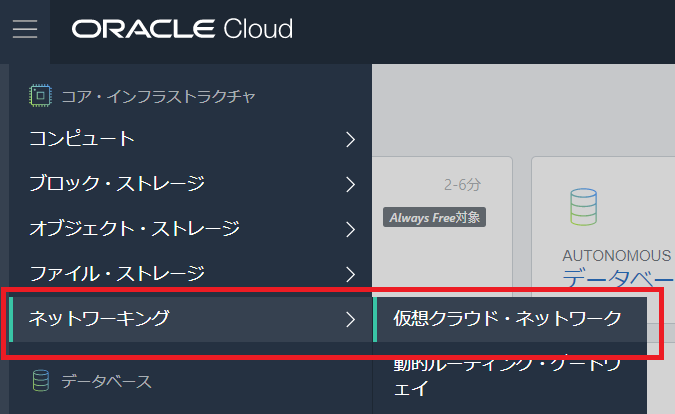

 メニューからたどる場合は
「ネットワーキング」→「仮想クラウド・ネットワーク」を選択してください

f:id:bfx62324:20191010224231p:plain

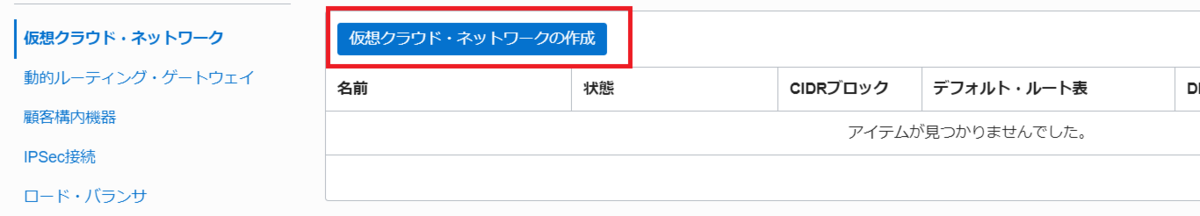

仮想クラウド・ネットワークの画面が表示されています
アカウントを開設したばかりの場合は、以下図のように画面左部分には「アイテムが見つかりませんでした」と表示されます

ここで「仮想クラウド・ネットワークの作成」をクリックします

f:id:bfx62324:20191010224312p:plain



 仮想クラウド・ネットワークの作成画面が開始します

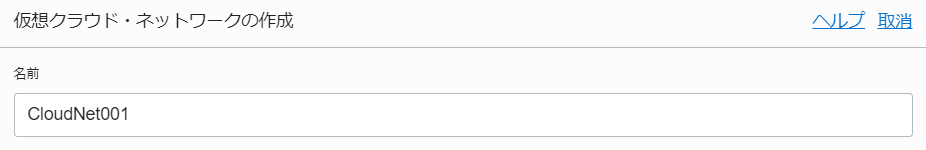

まず、「仮想クラウド・ネットワーク」の名前を入力しましょう
日本語名でもいいんでしょうけれども、私は原則半角英数にしますね
今回は「CloudNet001」とします

f:id:bfx62324:20191010224413p:plain



仮想クラウドネットワークを作りますが、大きなサブネットのような塊を今回は指定します
クラウドは得てして大きなサブネットの中に、小さなサブネットを作成して、実際は小さなサブネットの方に各VMをつなぐイメージを採用しています

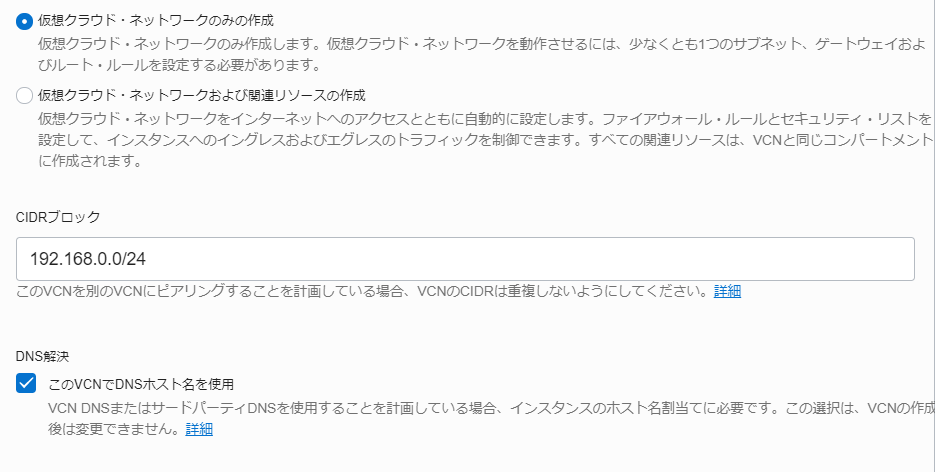

今回はシンプルに作成したいので

  • 仮想クラウド・ネットワークのみの作成
  • CIDRブロック: 24ビットを付与
  • DNS解決: このVCNでDNSホスト名を使用 を ON

f:id:bfx62324:20191010224552p:plain

 このようにすすめます

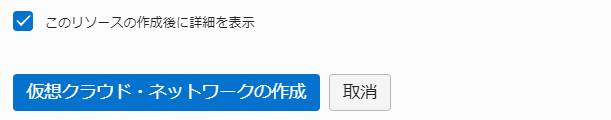

最後に、「仮想クラウド・ネットワークの作成」をクリックします

f:id:bfx62324:20191010224606p:plain

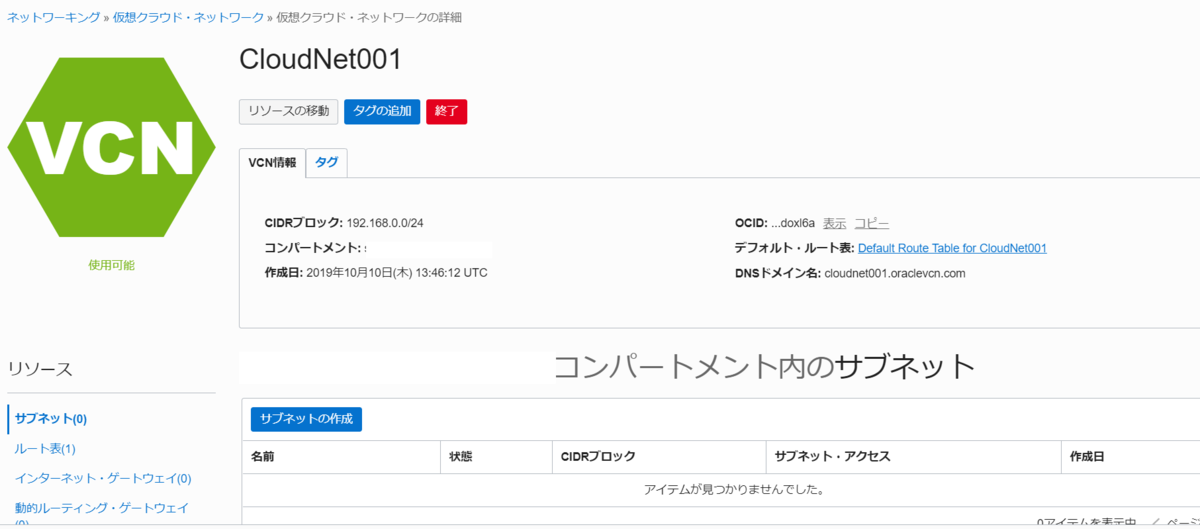

 そうすると仮想ネットワークが完成します

このコンパートメント内にVMなどが接続するための実際のサブネットを作成して行きます

f:id:bfx62324:20191010224847p:plain

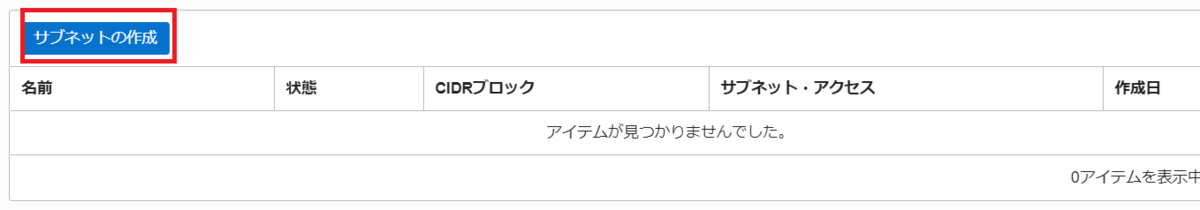

まず、「サブネットの作成」をクリックします

f:id:bfx62324:20191010224923p:plain

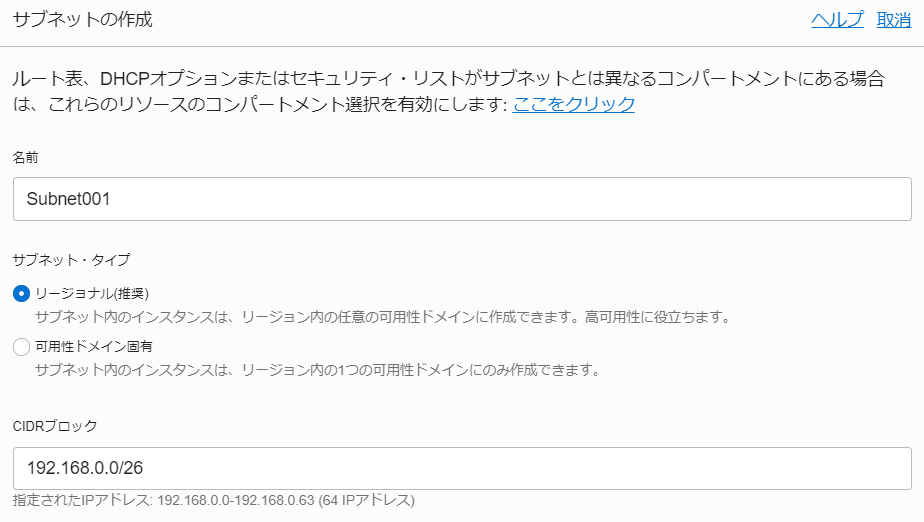

サブネットの名前を入力します
更に、実際のサブネットになるネットワークを今回は26ビットで作成します

  • サブネットタイプ: リージョナル
  • CIDRブロック: 実際作りたいサブネット

f:id:bfx62324:20191010225236p:plain



ルート表を選択します
まだ何も作っていないので「Default Route Table for CloudNet001」しか選べません
が、これはなんの設定も入っていないルーティングテーブルみたいなものです
したがってデフォルトゲートウェイも入っていないのでここから外にアクセスする場合にはこのあたりの設定変更が必要ですが、一旦はこのデフォルトのままでOKです

f:id:bfx62324:20191010225301p:plain

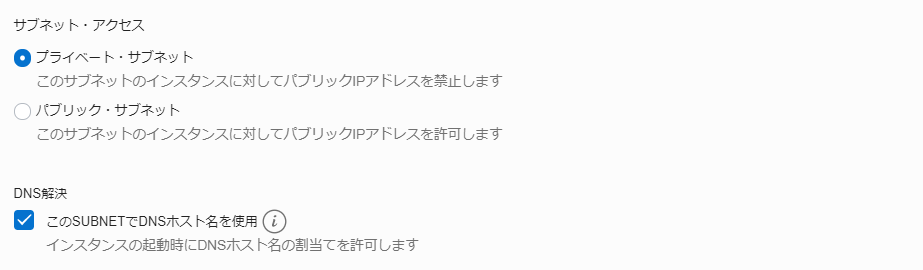

サブネットアクセスも「プライベート・サブネット」にしておきましょう
今回は外にアクセスする必要がないネットワークを作りたいので

f:id:bfx62324:20191010225316p:plain

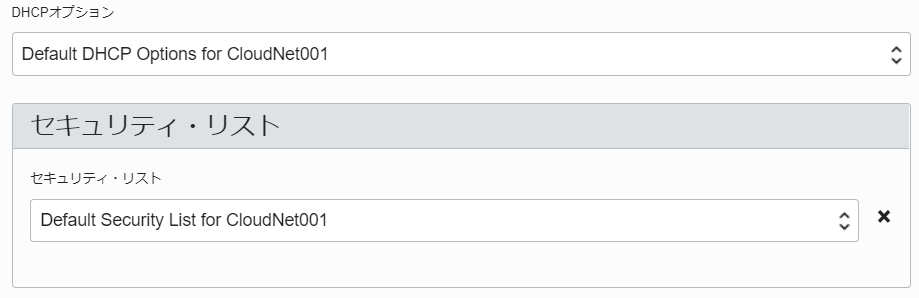

DHCPオプションもデフォルトのものを指定しておきましょう

f:id:bfx62324:20191010225334p:plain



 ここまで設定を確認して「サブネットの作成」をクリックします

f:id:bfx62324:20191010225356p:plain

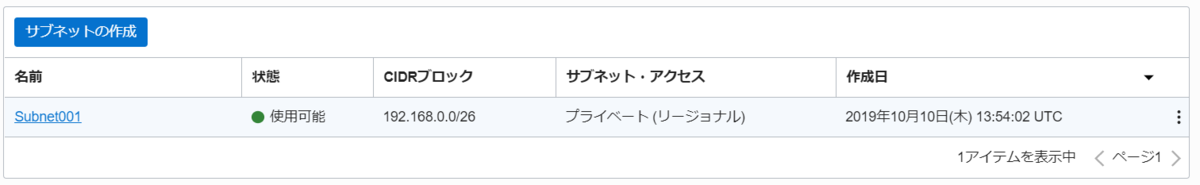

 すると、サブネットが作成されます

 以下のように画面表示されていればOKです

f:id:bfx62324:20191010225413p:plain

 基本これでOKです

参考:ネットワークオプションの確認方法

いくつかのネットワーク設定でデフォルトを設定しましたが「デフォルトって何?」となるので一応確認しておきます

ルート表の確認

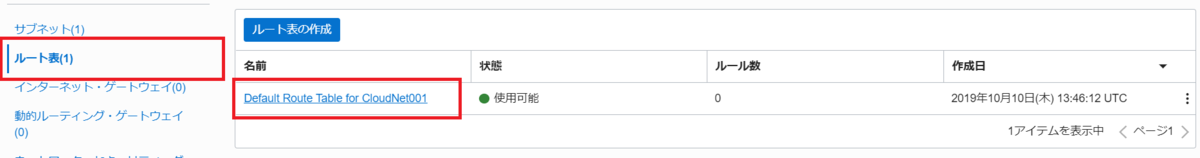

ルート表 を選択すると「Default Route Table for CloudNet001」が確認できます

f:id:bfx62324:20191010225521p:plain

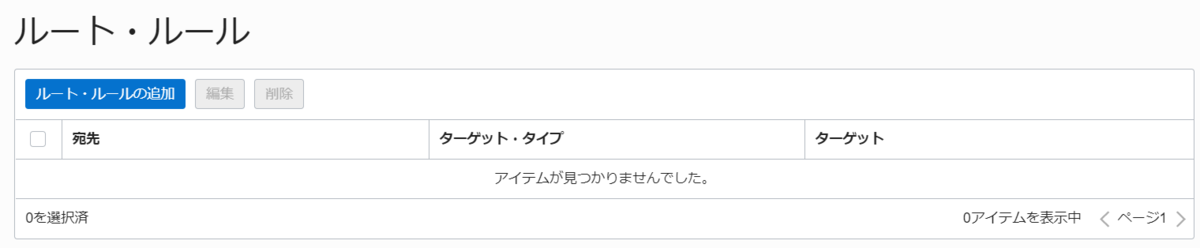

中身を確認すると「何もありません」
ここはルーティングテーブルみたいなもので、何もない=ルーティングしない ですね
デフォルトではどこにもいけませんという意味です

f:id:bfx62324:20191010225537p:plain



セキュリティ・リストの確認

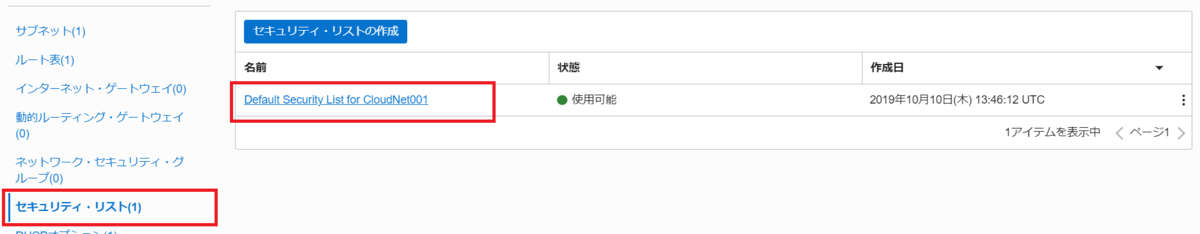

「セキュリティ・リスト」→「Default Security List for CloudNet001」を確認します

f:id:bfx62324:20191010225615p:plain

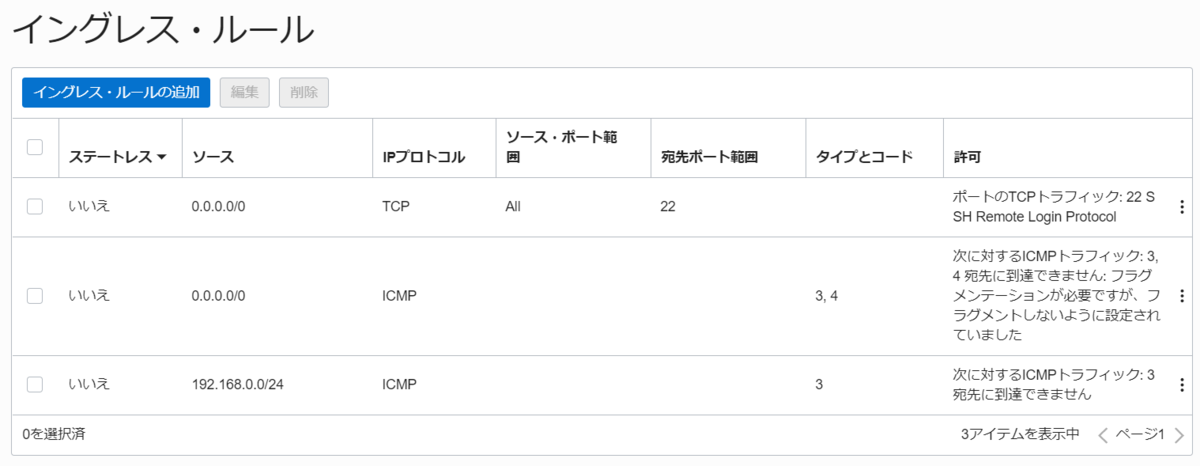

イングレス(内→外) ですね。

f:id:bfx62324:20191010225638p:plain

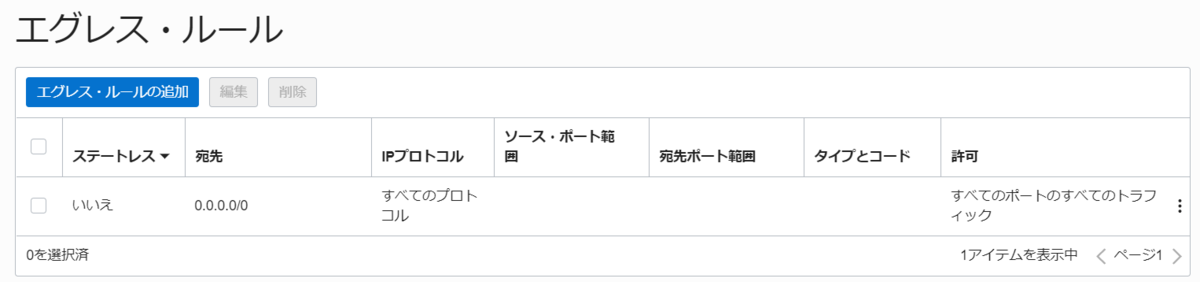

エグレス(外→内)です。「DENY ALL」です

f:id:bfx62324:20191010225656p:plain
